伝搬定規、BLEで2.4GHz帯の電波伝搬測定
iPhone / Education
BLE(Bluetooth Low Energy)を利用して2.4GHz帯電波の伝搬特性を測定するアプリです。
電波発信用のiPhoneと電波受信用のiPhoneが必要です。

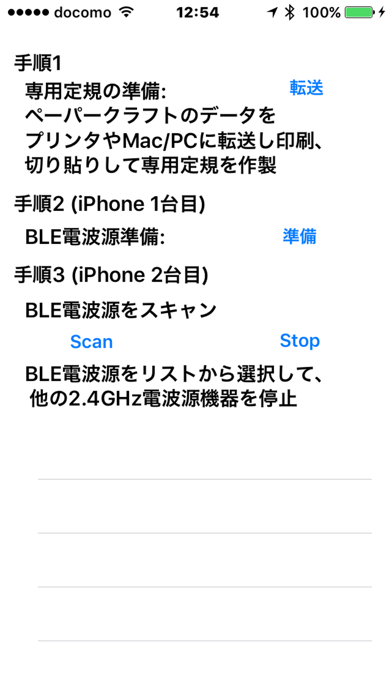

電波伝播測定を行うためには、距離を計測する定規が必要ですが、このアプリを起動し、画面の手順1、転送ボタンを押し、内蔵している専用定規のペーパークラフトデータをプリンターで印刷し、切り貼して作製してください。
次に、1台目のiPhoneで、このアプリを起動し、画面の手順2、準備ボタンを押し、BLE電波源の画面でStartボタンを押し電波発信源として設定します。そしてこのiPhoneを専用定規の0cmの位置に固定します。
次に、2台目のiPhoneでこのアプリを起動し、画面の手順3、Scanボタンを押して、手順2で電波源に設定したiPhoneを検索します。一覧表中に表示された名前を押すと、測定用の画面が表示されます。

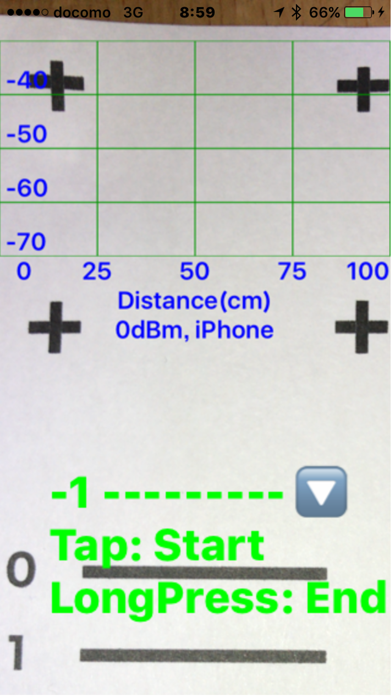

2台目のiPhoneを専用定規の0cmの手前に置きます。この時、箱などの上にiPhoneを載せて定規から約10cm上に離し、定規の目盛り線が、”-1-------▽”と表示されたカーソルと同じ長さになるようにしてください。画面をタッチすると計測が開始されます。iPhoneを移動させて、カーソルが定規の目盛線を横切ると、表示が”0-------||"となります。表示が”||"の時は、その位置で電波強度を測定中なので、iPhoneを動かさないでください。表示が"▽"に変わったら、iPhoneを移動させ、カーソルが次の目盛線を横切り表示が"||"に変わったら停止してください。次の位置での電波強度測定が開始されます。左の数字は移動距離を表します。
この動作を計測に必要な距離分だけ繰り返します。
必要な距離の計測が終わったら、画面を長押してください。

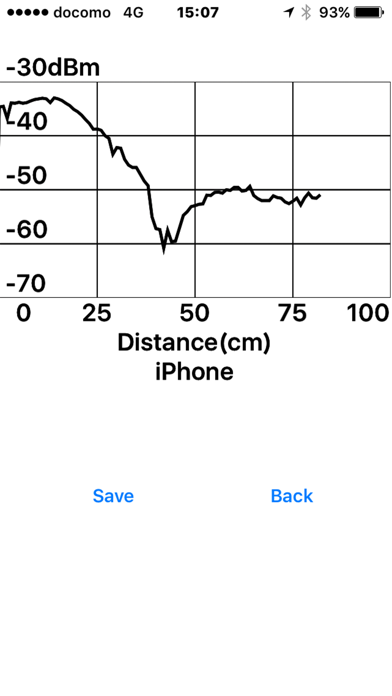

測定結果を表示した画面が表示されます。
操作説明ビデオ: https://youtu.be/0kG7OvWxxqw
