◯タッチで梁を変形させて、モーメント図を表示！
◯変形、モーメント、せん断力の関係が一目瞭然！
◯２点タッチや境界条件変更も可能！

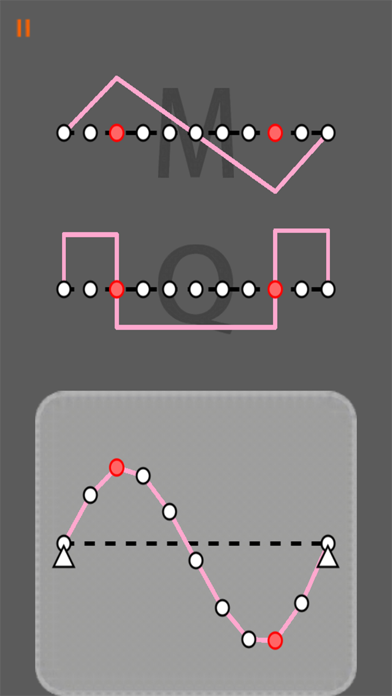

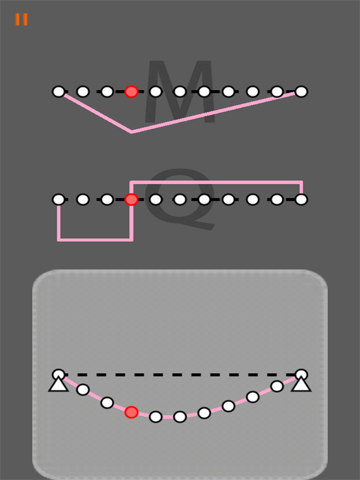

画面下部に表示された梁をタッチして変形を与え、その時の変形図、モーメント図、せん断力図を表示させるアプリです。

建築構造の基礎となるモーメント図やせん断力図を直感的に理解することができます。

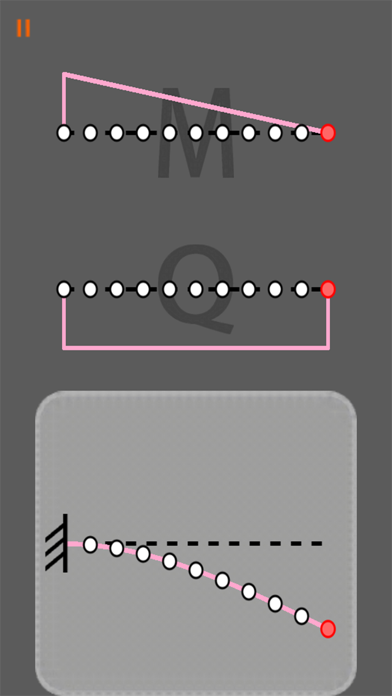

タッチできる位置は、図中の丸点です。

初期の境界条件は「両端ピン支持」ですが、端部節点下部をタッチすることで、境界条件を「ピン支持」から「固定支持」「自由端」に変更することができます。ただし、不安定になる「自由ー自由」や「ピンー自由」にはできません。

タッチを離すと変形図は元に戻ります。
ただし、変形した状態で、画面左上にある「一時停止」ボタンを押すと、タッチを離しても変形状態を固定することができます。

一時停止を解除するには、同位置に現れる「再生」ボタンを押します。

Acknowledgment
このアプリは日本建築学会「次世代の構造系解析インターフェース特別研究委員会」が公開している成果を基に作成しています。関係各位に厚く御礼申し上げます。
