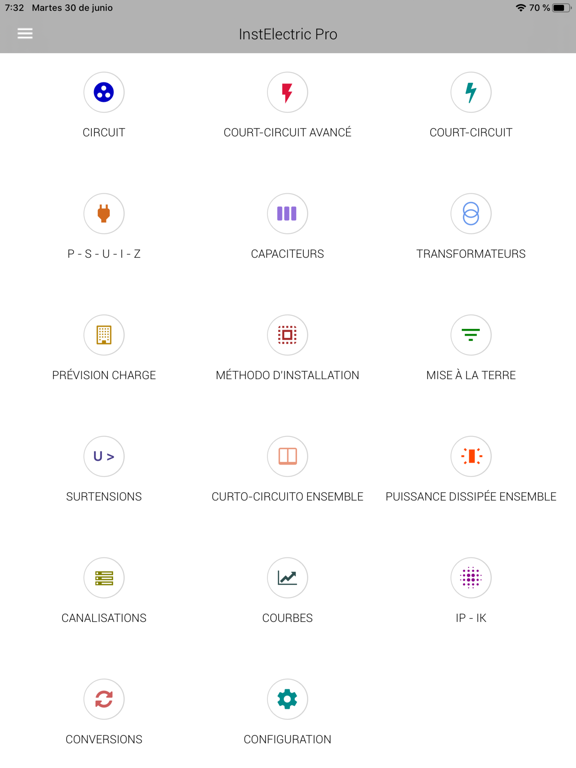

InstElectric Pro - Électricité
iOS Universel / Productivité
Un outil d'aide au calcul des installations électriques qui permettra à l'utilisateur (concepteur/électricien/technicien) d'effectuer des calculs électriques facilement et rapidement.
- Dimensionnement complet des circuits basse tension (concurrence publique, dérivation individuelle, conduite d'alimentation générale, risque d'incendie ou d'explosion local, pièce humide, réseau souterrain, etc.) avec les méthodes d'installation les plus fréquentes.
- Section de fil de phase, neutre, conducteur de protection
- Critères de calcul en fonction du courant admissible du câble, de la chute de tension et de la protection contre les surintensités
- Désignation des câbles/conducteurs isolés les plus couramment utilisés
- Circuits avec disjoncteur jusqu'à In = 4000 A (régulation configurable Ir), fusible maximum In = 1600 A (type gG), maximum 12 conducteurs par phase, section maximum 630 mm².
- Court-circuits, y compris le réseau HT, les lignes BT et le circuit final
- Estimation du courant de court-circuit maximal (méthode simplifiée)
- Longueur maximale protégée pour court-circuit minimal (méthode simplifiée)
- Résistance de mise à la terre avec différents types d'électrodes (piques, conducteur enterré, plaques et treillis)
- Séparation entre les systèmes de mise à la terre
- Prévision des charges d'un bâtiment destiné à des logements de plusieurs sections : logements, services communs, locaux/bureaux commerciaux et garage avec/sans infrastructure pour la recharge des véhicules électriques.
- Puissance réactive de la batterie de condensateurs pour la compensation du facteur de puissance (cos φ) et de la capacité (µF) des condensateurs.
- Facteur C/K pour batterie de condensateurs automatiques
- Fréquence de résonance du condenseur
- Compensation de facteur de puissance pour un transformateur triphasé
- Système d'installation en fonction du circuit, du câble et de la méthode d'installation
- Surtension de défaut à la terre en AT en fonction du schéma de raccordement à la terre
- Surtensions dues à la perte du conducteur neutre, au défaut à la terre et au court-circuit
- Paramètres électriques d'un système monophasé ou triphasé (équilibré)
- Puissance dans un système triphasé déséquilibré
- Efficacité des transformateurs
- Tension secondaire d'un transformateur en fonction de la position du changeur de prises
- Répartition de charge des transformateurs en parallèle
- Transformateur Facteur K
- Transformateur de courant
- Caractéristiques de la tuyauterie en fonction de la méthode d'installation
- Essai de résistance aux courts-circuits sur l'appareillage de commutation
- Boîtier à puissance dissipée
- Dimensionnement des plateaux et des tubes
- Conversion de profilés (mm² - awg), tubes métriques
- Impédance, résistance et réactance d'un câble
- Représentation des courbes des protections
- Indices de protection iP - IK
Configuration des paramètres pour les calculs :
- Constantes (tensions, conductivité, températures, etc.)
- Protection par disjoncteurs et fusibles
- Taille minimale pour disjoncteurs à régulation et section maximale de câble pour le regroupement de plusieurs conducteurs par phase
- Méthode de calcul de la réactance
- Conductivité du conducteur en fonction de l'intensité du circuit (constante, en fonction de l'intensité prévue, température maximale du câble)
- Utilisation des facteurs de réduction par groupe câble/circuit
- Utilisation des facteurs de simultanéité et d'utilisation
- Documents de référence : Normes IEC, Règlement délégué (UE) 2016/364
L'utilisateur de l'application (concepteur/électricien) sera en mesure d'effectuer des calculs rapides et faciles pour le pré-dimensionnement de l'installation électrique ou les contrôles sur site.
L'AUTEUR N'EST EN AUCUN CAS RESPONSABLE DES DOMMAGES DIRECTS OU INDIRECTS RÉSULTANT DE L'UTILISATION CORRECTE OU INCORRECTE DE L'APPLICATION.
Quoi de neuf dans la dernière version ?
* Minor fixes and performance improvements
