Calculatrice Conduit Elite
iOS Universel / Utilitaires
Duct Calculator Elite™ remplace votre réglette de dimensionnement (ductulator) par un calcul de conduits rapide et précis, fondé sur les équations de perte par friction du ASHRAE Handbook — Fundamentals. La référence des professionnels CVC, des ingénieurs en mécanique et des entrepreneurs depuis 2013. Un seul prix — sans abonnement, sans publicité, sans compte.
TROIS CALCULATEURS, À UN TOUCHER L'UN DE L'AUTRE

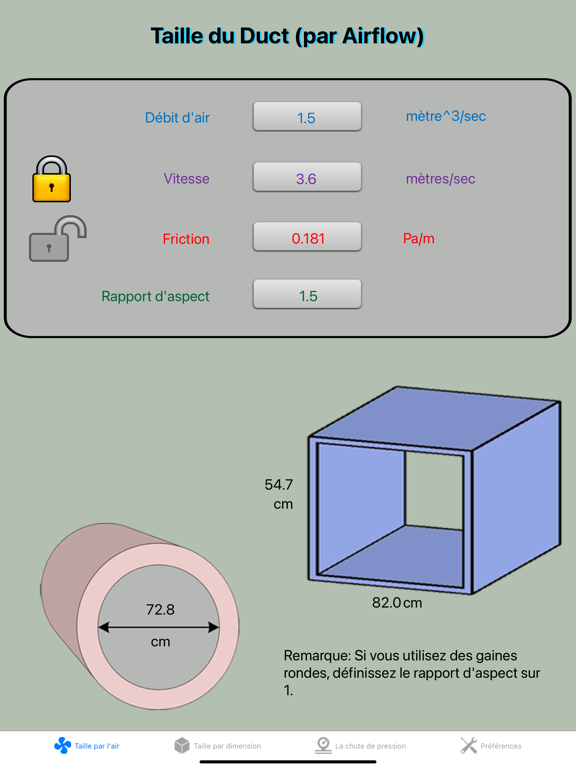

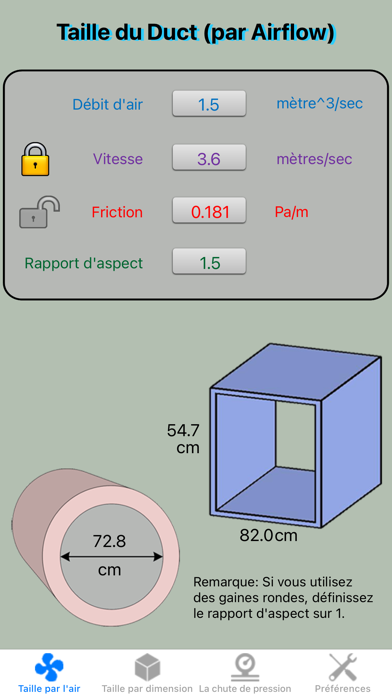

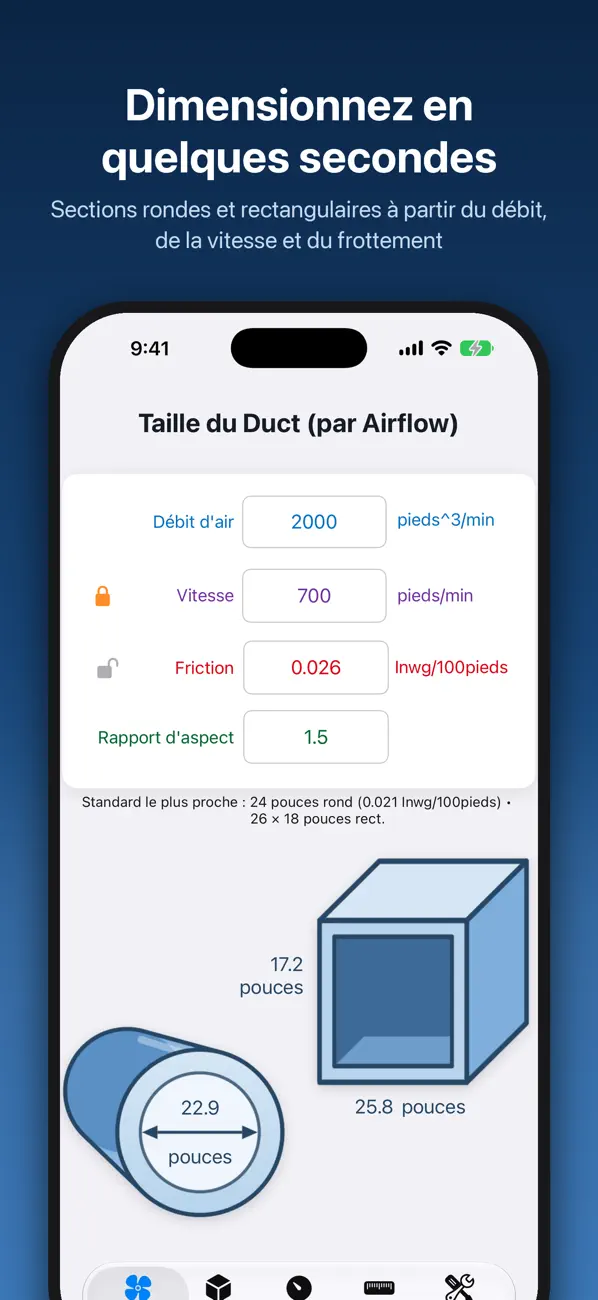

• DIMENSIONNER PAR DÉBIT D'AIR — Définissez le débit d'air et la vitesse ou la friction, puis obtenez les dimensions de conduits ronds et rectangulaires. Spécifiez le rapport d'aspect rectangulaire pour respecter l'espace disponible.

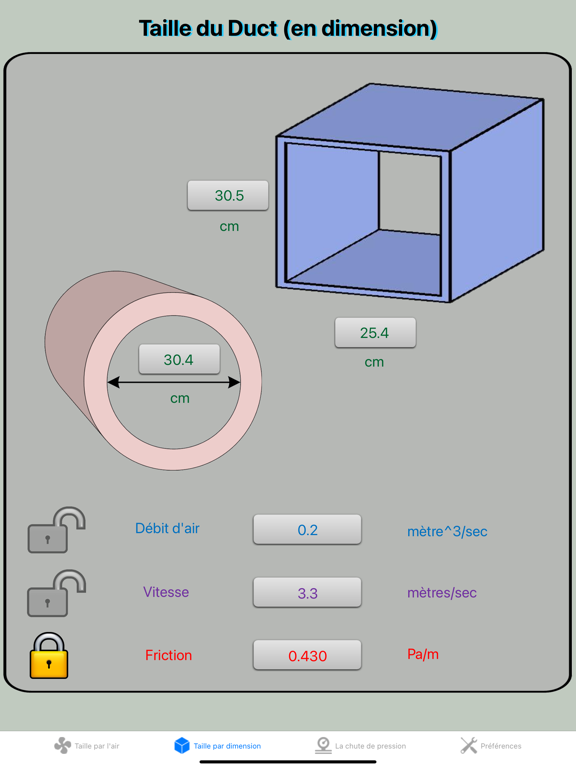

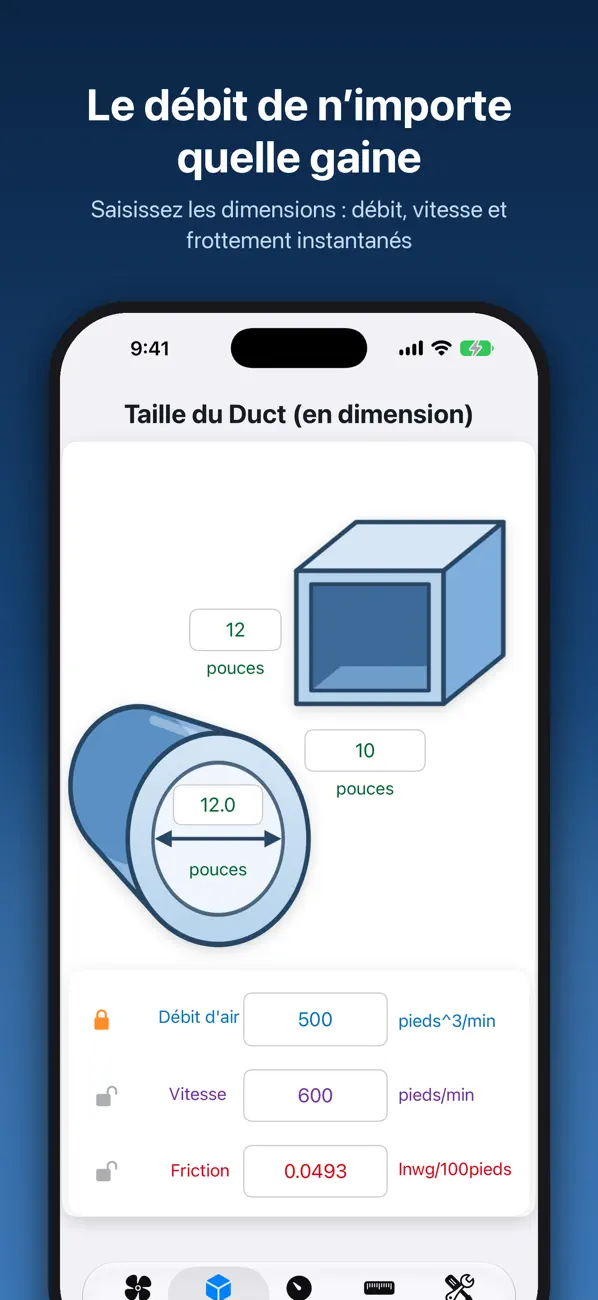

• DIMENSIONNER PAR DIMENSION — Saisissez un diamètre rond ou une hauteur et une largeur rectangulaires, puis verrouillez le débit d'air, la vitesse ou la friction et calculez les variables restantes.
• CHUTE DE PRESSION — Convertissez entre longueur de conduit, chute de pression et friction. Trouvez la chute de pression exacte d'une installation donnée, ou la longueur de conduit maximale qui maintient votre chute de pression de conception.
OUTILS DE CONCEPTION

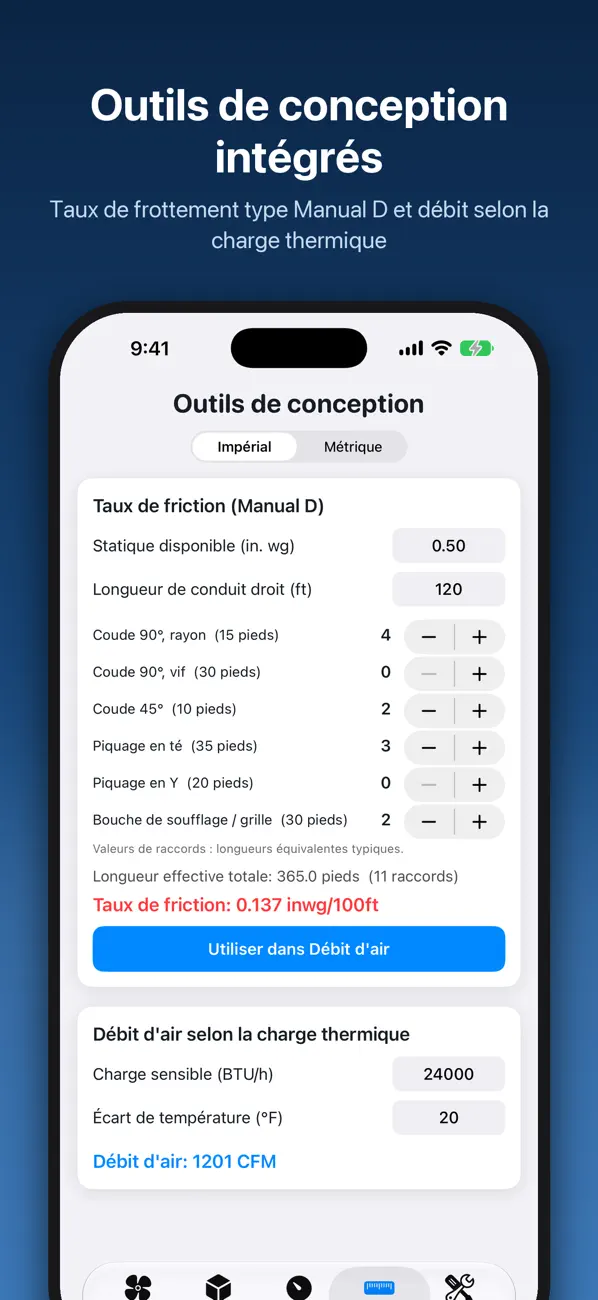

• TAUX DE FRICTION — Saisissez votre pression statique disponible et votre tronçon de conduit, ajoutez des raccords depuis une liste intégrée de longueurs équivalentes typiques (coudes, tés, piquages en Y, bouches de soufflage), et obtenez votre longueur effective totale et votre taux de friction cible — la démarche de conception résidentielle de type Manual D. Envoyez ensuite le résultat directement dans l'onglet Débit d'air d'un seul toucher.
• DÉBIT D'AIR SELON LA CHARGE THERMIQUE — Saisissez une charge sensible et un écart de température pour obtenir le débit d'air requis, corrigé selon la densité de l'air.
DES CALCULS DE NIVEAU INGÉNIERIE
L'app résout directement l'équation du facteur de friction de Colebrook pour la rugosité de surface de chaque matériau de conduit — la méthode même du diagramme de friction ASHRAE — plutôt que d'interpoler à partir de tables. Les résultats rectangulaires utilisent l'équation du diamètre équivalent de Huebscher, avec une densité de l'air corrigée selon votre température et votre altitude.
SAISIE PRÉCISE, CONÇUE POUR LE TERRAIN
Saisissez des valeurs exactes directement sur place — sans curseurs peu pratiques ni écrans de saisie contextuels. Confirmez d'un toucher et chaque valeur dépendante est recalculée instantanément. Une interface épurée et repensée garde les résultats à l'écran pendant que vous travaillez, et tout fonctionne entièrement hors ligne.

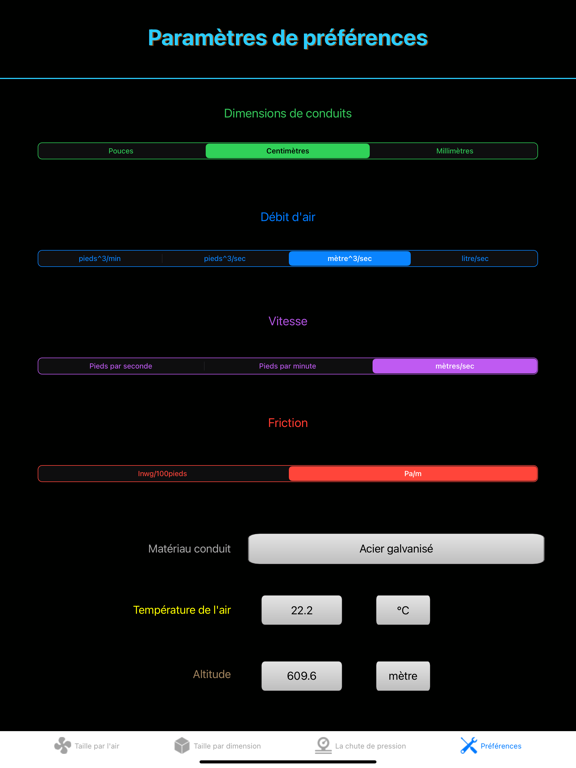

CONFIGURÉ POUR LES CONDITIONS RÉELLES DE CHANTIER
• Dimensions de conduits : pouces, centimètres ou millimètres
• Débit d'air : CFM, pieds cubes par seconde, mètres cubes par seconde ou litres par seconde
• Vitesse : pieds par seconde, pieds par minute ou mètres par seconde
• Perte de pression : pouces d'eau par 100 pieds ou pascals par mètre
• Matériaux de conduit : acier galvanisé, acier en spirale, aluminium, conduit flexible métallique, fibre de verre, revêtement lisse, acier au carbone non revêtu, plastique PVC et béton
• Corrections de température de l'air (°F, °C, K) et d'altitude (pieds ou mètres)
Disponible en anglais, espagnol, français, allemand, portugais, japonais, coréen et chinois.
La prochaine fois que vous partez en réunion ou sur un chantier, laissez le ductulator au bureau — tout ce dont vous avez besoin est sur votre iPhone ou iPad.
Des questions ou des idées pour la prochaine version ? Écrivez à techsupport@cyberprodigy.com — nous lisons chaque message.
Quoi de neuf dans la dernière version ?
• NOUVEAU onglet Design : calculez votre taux de friction cible à partir de la pression statique disponible, de la longueur de conduit et des raccords (méthode Manual D), puis envoyez-le directement dans l'onglet Débit d'air
• NOUVEAU Débit d'air selon la charge thermique : saisissez une charge sensible et un écart de température pour obtenir un débit d'air corrigé en densité
• Interface repensée, avec une présentation à base de cartes plus épurée
• Nouvelle saisie directe des valeurs : modifiez chaque champ sur place et confirmez d'un toucher
• Verrouillez la friction dans Dimensionner par dimension et calculez le débit d'air et la vitesse
• Améliorations de la localisation dans toutes les langues prises en charge, et mises à jour de compatibilité pour la dernière version d'iOS
