InstElectric - Électricité
iOS Universel / Productivité
Un outil d'aide au calcul des installations électriques qui permettra à l'utilisateur (concepteur/électricien/technicien) d'effectuer des calculs électriques facilement et rapidement.

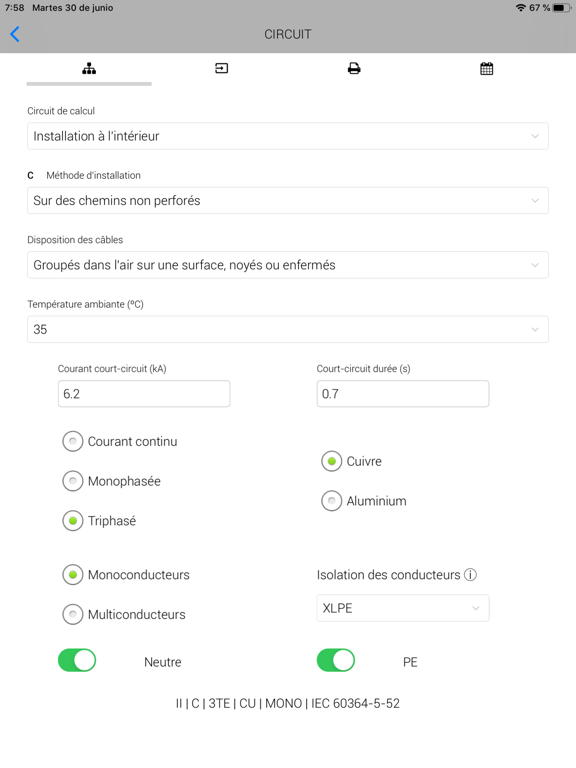

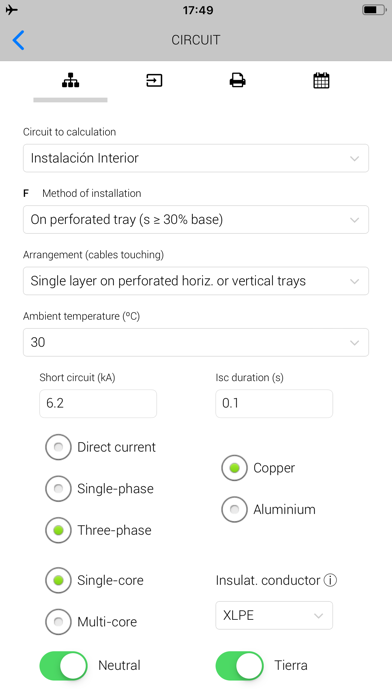

- Dimensionnement complet des circuits basse tension avec les méthodes d'installation les plus fréquentes.
- Section de fil de phase, neutre, conducteur de protection

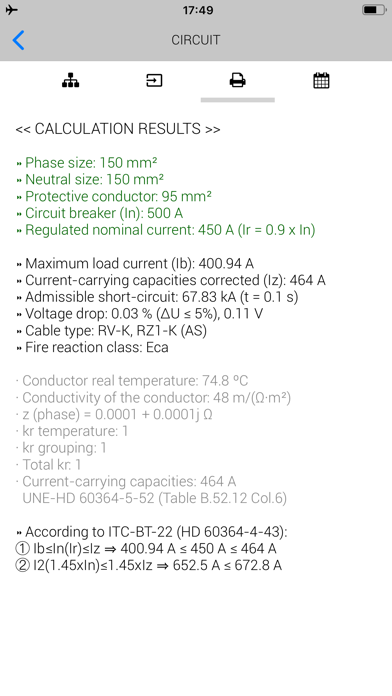

- Critères de calcul en fonction du courant admissible du câble, de la chute de tension et de la protection contre les surintensités
- Désignation des câbles/conducteurs isolés les plus couramment utilisés
- Circuits avec disjoncteur jusqu'à In = 4000 A (régulation configurable Ir), fusible maximum In = 1600 A (type gG), maximum 12 conducteurs par phase, section maximum 630 mm².
- Estimation du courant de court-circuit maximal (méthode simplifiée)
- Prévision des charges d'un bâtiment destiné à des logements de plusieurs sections : logements, services communs, locaux/bureaux commerciaux et garage avec/sans infrastructure pour la recharge des véhicules électriques.
- Puissance réactive de la batterie de condensateurs pour la compensation du facteur de puissance (cos φ) et de la capacité (µF) des condensateurs.
- Facteur C/K pour batterie de condensateurs automatiques
- Système d'installation en fonction du circuit, du câble et de la méthode d'installation
- Surtensions dues à la perte du conducteur neutre, au défaut à la terre et au court-circuit
- Paramètres électriques d'un système monophasé ou triphasé (équilibré)
- Puissance dans un système triphasé déséquilibré
- Efficacité des transformateurs
- Tension secondaire d'un transformateur en fonction de la position du changeur de prises
- Caractéristiques de la tuyauterie en fonction de la méthode d'installation
- Dimensionnement des plateaux et des tubes
- Conversion de profilés (mm² - awg), tubes métriques

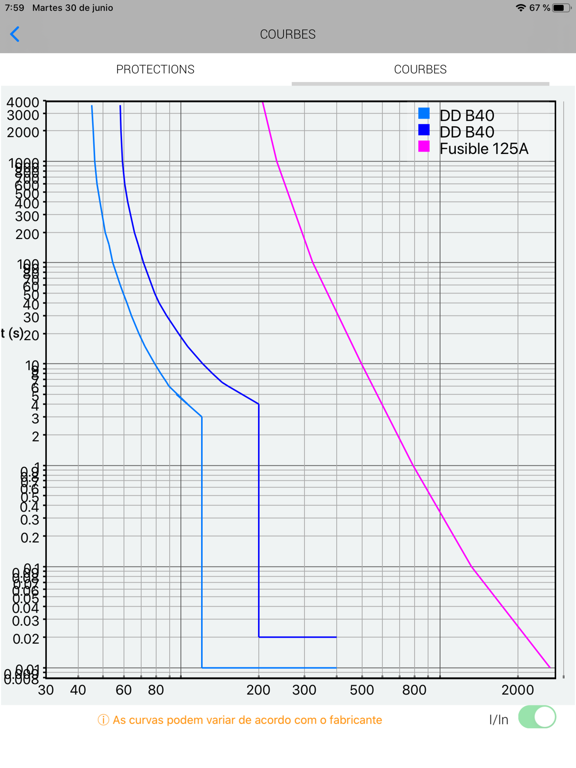

- Représentation des courbes des protections
- Indices de protection iP - IK
Configuration des paramètres pour les calculs :
- Constantes (tensions, conductivité, températures, etc.)
- Protection par disjoncteurs et fusibles
- Taille minimale pour disjoncteurs à régulation et section maximale de câble pour le regroupement de plusieurs conducteurs par phase
- Méthode de calcul de la réactance
- Conductivité du conducteur en fonction de l'intensité du circuit (constante, en fonction de l'intensité prévue, température maximale du câble)
- Utilisation des facteurs de réduction par groupe câble/circuit
- Utilisation des facteurs de simultanéité et d'utilisation
- Documents de référence : Normes IEC, Règlement délégué (UE) 2016/364
L'AUTEUR N'EST EN AUCUN CAS RESPONSABLE DES DOMMAGES DIRECTS OU INDIRECTS RÉSULTANT DE L'UTILISATION CORRECTE OU INCORRECTE DE L'APPLICATION.
Quoi de neuf dans la dernière version ?
* Minor fixes and performance improvements
