Mit der TROX FlowCheck App und einem ZIP-BT-NFC Konverter wird Ihr Apple iPhone oder iPad zum Vor-Ort-Diagnosegerät für VAV-Volumenstromregler sowie Klappen- und Ventilantrieben der neuesten Generation von TROX und Belimo.

Effiziente Inbetriebnahme, schnelle Funktionsprüfung im Betrieb, handlich und allzeit bereit im Servicefall.
Einfaches anpassen bei Umnutzung. Dokumentieren und versenden der Einstell- und Betriebsdaten.

Die App kann ausschließlich mit TROX/Belimo Geräten verwendet werden, die mit NFC Near Field Communication ausgestattet und mit NFC Logo gekennzeichnet sind:
• VAV-Compact –Volumenstromregler mit MP-Bus-Schnittstelle (ab 2015)
• VAV-Universal-Volumenstromregler der Serie VRU
• Butterfly Valve – PR-Reihe
• Klappenantriebe – PM-Reihe
• Druckunabhängiges Zonenventil 6-Weg EP...R-R6+BAC …


Funktionen
Intuitive Schnelldiagnose für TROX/Belimo Volumenstrom-Regler
• Identifikationsdaten: Gerätetyp, Position, Bezeichnung, Serien-Nummer, MP-Adresse
• Lesen von Prozessdaten: z.B. Volumenstrom-Sollwert, Volumenstrom-Istwert, Klappenposition

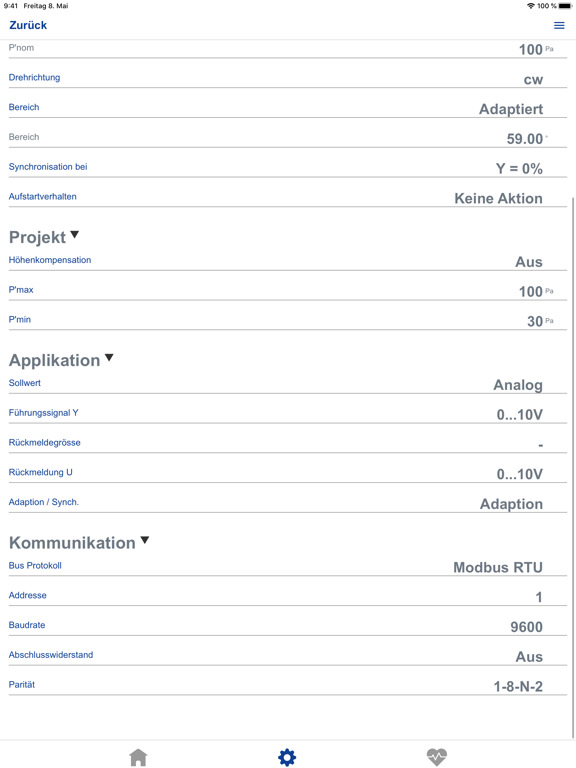

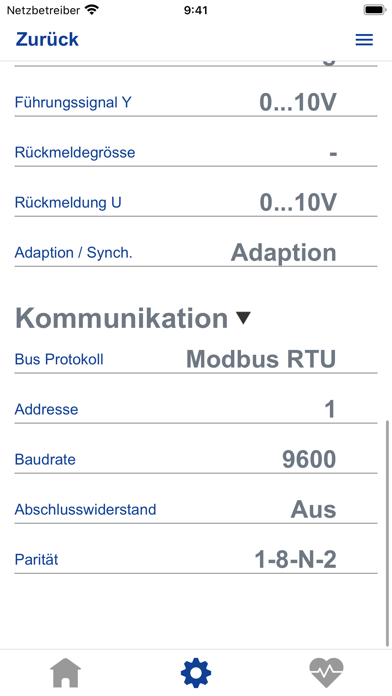

• Lesen von Einstell- und Betriebsparametern:
z.B. Nennvolumenstrom qvNenn und Betriebsbereich qvmin – qvmax
z.B. Signalspannungskennlinie 0-10V oder 2-10V und oder Busschnittstelle je nach Gerät
• Betriebs- und Einstelldaten direkt aus der Anlage versenden per E-Mail, WhatsApp, SMS, …
• Speichern von Betriebs- und Einstelldaten auf dem Smartphone
• Gerätespezifische Diagnose/Statusanzeige

• NFC-Datenübertragung im stromlosen Zustand oder im laufenden Betrieb
• wählbare Volumenstrom-Einheiten m³/h, l/s und cfm
• Dialogsprachen Deutsch und Englisch; weitere in Vorbereitung
Spracheinstellung erfolgt automatisch über Systemsprache des Smartphones

Weitere Informationen zu TROX Volumenstromreglern finden Sie im Bereich Regelgeräte auf www.trox.de


Voraussetzungen
• Volumenstromregler Compact L/N/SMV-D3-MP mit NFC-Logo (ab Bj. 2015)
• Volumenstromregler Universal VRU-xx-M/B mit NFC-Logo (ab Mitte 2020)
• Bluetooth – NFC Konverter Belimo ZIP-BT-NFC
• iPhone oder iPad mit iOS-Version ab 12.0
• Auf ältere VAV-Compact-Regler (vor 2015) oder Geräte ohne NFC-Schnittstelle kann
weiterhin mit den herkömmlichen Tools, wie z.B. Einstellgerät ZTH-EU zugegriffen werden.




TROX FlowCheck App anwenden
• ZIP-BT-NFC einmalig mit der FlowCheck App pairen.

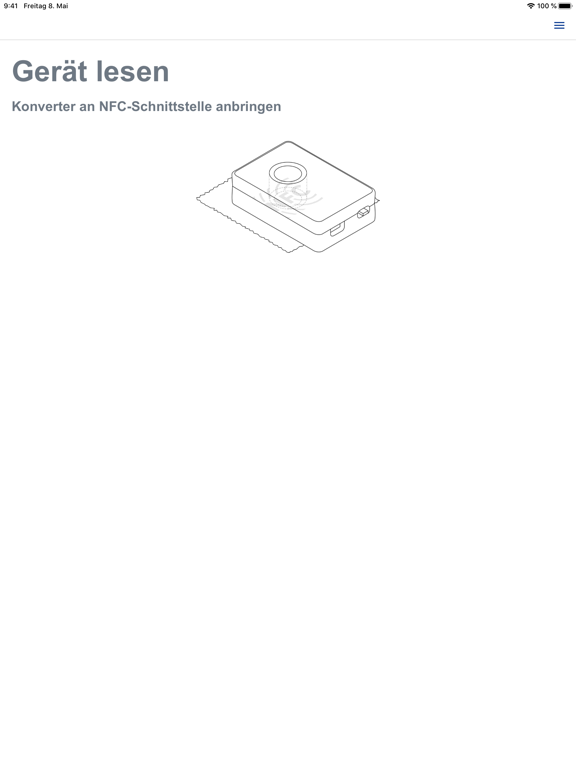

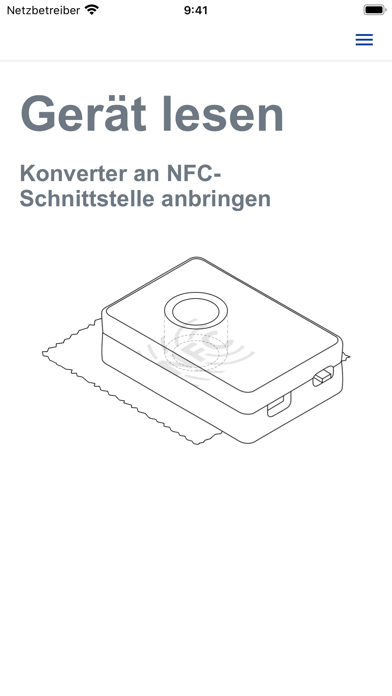

• Konverter ZIP-BT-NFC einschalten und auf dem Gehäuse der Komponente mit NFC Technologie positionieren. Dabei muss die NFC-Antenne des Smartphones bzw. das Zentrierungsauge des Konverters auf dem NFC-Logo positioniert werden.

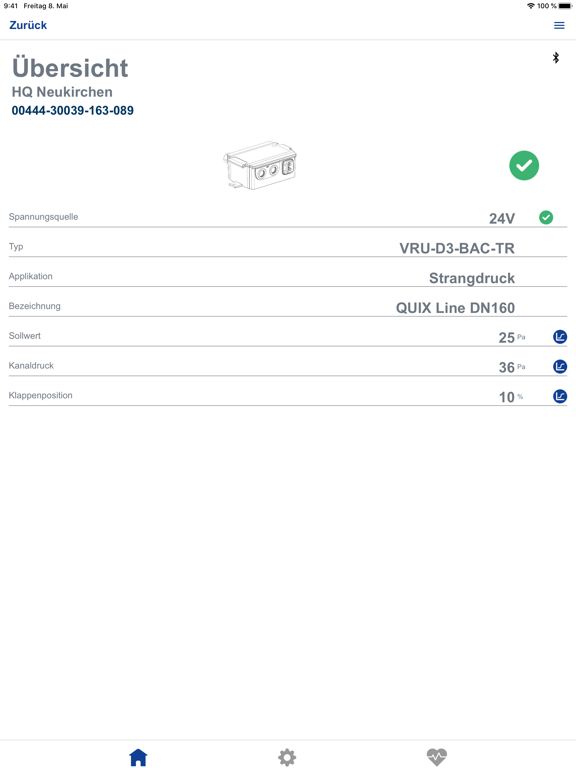

• Nach erfolgtem Kommunikationsaufbau zwischen Smartphone und Komponente werden die hinterlegten Einstelldaten sowie im Betrieb die aktuellen Betriebswerte dargestellt.
• Eine Umstellung der Volumenstromeinheit ist über das Einstellmenü durchführbar.

Quoi de neuf dans la dernière version ?

Zusätzliche Geräteprofile
Allgemeine Verbesserungen und Fehlerbehebungen
