ClinoScope
iPhone / Utilitaires
"ClinoScope" est un outil d'analyse d'inclinaison pour mesurer les angles d'inclinaison, l'inclinaison 3D d'un objet par rapport à la gravité en utilisant le capteur d'accélération/gyro de l'iPhone.
Vous pouvez facilement mesurer la pente d'une variété d'endroits, tels que la déformation du chaussée et l'inclinaison des bâtiments.
Cette application peut afficher la position de la prise de courant en temps réel, et dispose de trois modes de mesure, inclinomètre dans le "INCLINE" graphique sur l'axe du temps du capteur de rotation dans le mode "TIME".
Caractéristiques:
- Optimisé pour iPhone, la taille du code compact.
- Fonction de mesure inclinaison (Mode INCLINE)
- Diagramme temporel Fonction Gyro (Mode TIME)
- Fonction de commutation de la période d'échantillonnage du capteur (SLOW) : rapide 10Hz / lent 1Hz
- Fonction d'instantané (SNAP): Une capture des résultats de mesure aux photos.
Applications:
- Mesure d'angle sur des véhicules en mouvement.
- Réglage du niveau d'inclinaison de l'installation de l'équipement.
- Mesure des états d'inclinaison, tels que les meubles et les sols.
- Réglage des paramètres, tels que les équipements audio.
- Utilisation dans divers sports, par exemple, mesure de l'angle d'inclinaison du green de golf.
Fonctions:
1) INCLINE (inclinomètre tridimensionnel)
Ce mode utilise les informations du capteur d'accélération et fonctionne comme un inclinomètre tridimensionnel. Il affiche visuellement l'angle et le gradient en fonction de l'attitude spatiale des appareils iPhone.
L'affichage de la mesure est légèrement différent selon l'état de la posture du terminal (FaceUp, Portrait, Paysage) comme suit :

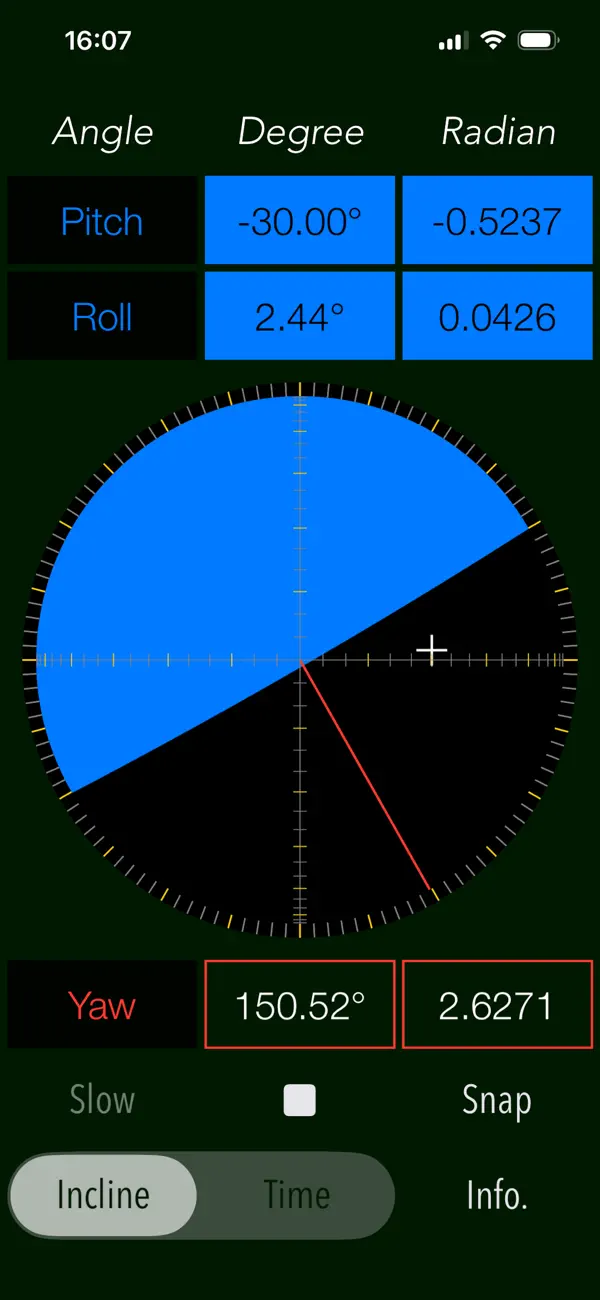

- FaceUP (terminal horizontal, Flat): FaceUP est l'état dans lequel le terminal est devenu horizontal par rapport au plan du sol. Dans ce cas, il affiche l'angle de tangage et de roulis dans l'arc, et l'angle de lacet dans l'aiguille du cercle. Il affiche également la croix (+) sur la position du zénith (ou du nadir), comme si l'on voyait le terminal d'en haut.

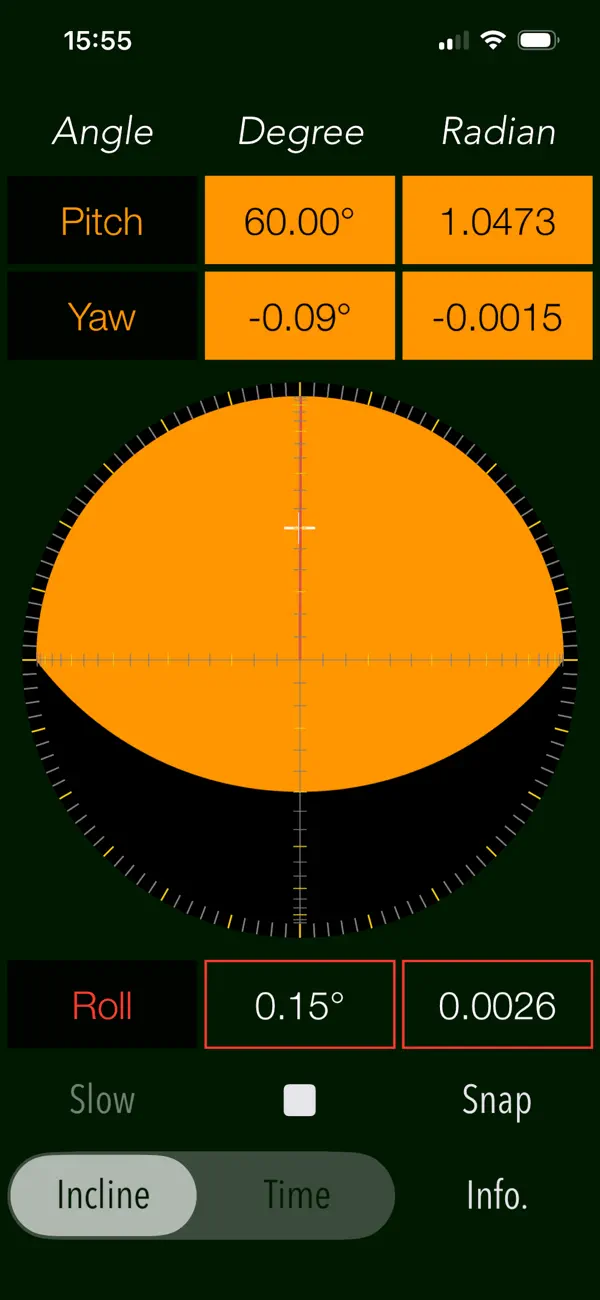

- Portrait (possession verticale): Portrait est un état dans lequel vous devez tenir le terminal à la verticale. Le côté inférieur du bouton Home est standard. Dans ce cas, il apparaît l'angle de tangage et de lacet dans l'arc, et l'angle de roulis dans un cercle aiguille.
- Landscape (possession horizontale): Landscape est l'état que vous avez obtenu de côté un terminal, le bouton home côté droit sera la norme. Dans ce cas, il apparaît l'angle de roulis et de lacet dans l'arc, et l'angle de tangage dans l'aiguille du cercle.

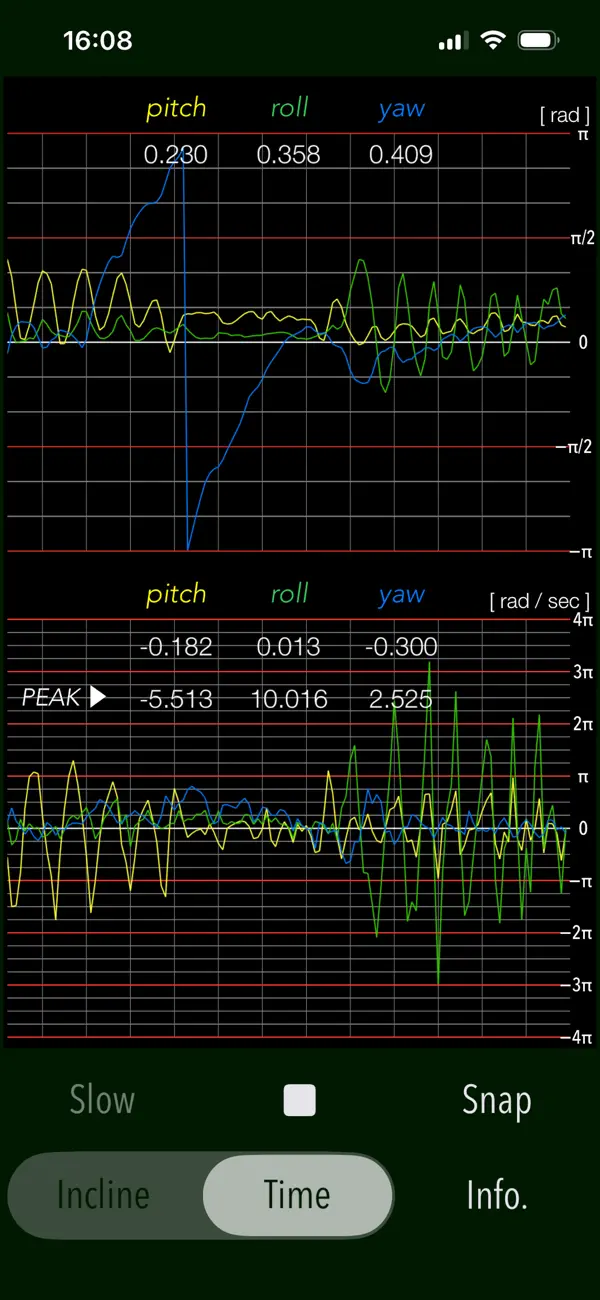

2) TIME (graphique temporel)
Ce mode est utilisé pour voir en temps réel les données de l'angle 3 axes (tangage / lacet / roulis) et la sortie de la vitesse angulaire du capteur gyroscopique pour afficher le graphique. Veuillez utiliser ce mode dans l'état de FaceUP.
- Affichage de l'angle:
pitch: -π/2 - π/2 [rad] (-90° - +90°)
lacet: -π - π [rad] (-180° - +180°)
roulis: -π - π [rad] (-180°- +180°)
- Accélération:
tangage/lacet/roulis: -4π(-12,56) - +4π(12,56) [rad/sec].
3) Instantané
Les résultats des mesures peuvent être enregistrés sous forme d'image dans la photothèque. L'horodatage et les informations sur l'orientation de l'appareil s'affichent également.
# Affichage de l'orientation du dispositif:
- Flat: indique une possession horizontale du terminal et est synonyme de FaceUP.
- Portrait: indique une possession verticale.
- Landscape: indique une possession horizontale.
Note :
- Veuillez éviter d'utiliser l'appareil avec une accélération excessive, car cela pourrait entraîner une défaillance de l'appareil.
- Veuillez configurer le paramètre iOS "orientation portrait déverrouillé".
Quoi de neuf dans la dernière version ?
- Amélioration du traitement interne et des performances.
- La précision de l'unité angulaire "Degree" a été étendue à deux décimales.
- Ajout de la fonction de commutation de la période d'échantillonnage du capteur.
- Renouvellement de l'interface utilisateur.
- Nécessite iOS 17.6 ou une version ultérieure.
