Vibroscope
iPhone / Utilitaires
"Vibroscope" est un puissant outil de mesure des vibrations permettant d'analyser diverses vibrations en temps réel en utilisant le capteur d'accélération de l'iPhone.
Il permet de surveiller en visualisant les vibrations à basse fréquence, comme inaudibles par l'oreille.
Cette application peut afficher la forme d'onde d'axe des temps dans la direction verticale et la quantité d'accélération de l'axe des deux coordonnées dans la direction horizontale.
"Vibroscope" est également équipé de la capacité d'analyser les composantes de fréquence de la vibration à basse fréquence de l'analyseur FFT.
Elle peut être mesurée par la détermination de la direction horizontale ou verticale en fonction de l'attitude de l'iPhone, de manière à être disponible dans un placement du plancher et d'un bureau ou ordinateur de poche.
Les données de mesure peuvent également être enregistrées dans un fichier journal, ce qui vous permet de l'utiliser comme un enregistreur de données de vibrations.
Exemple d'utilisation:
Exemple d'utilisation :
- Analyse de la quantité d'accélération et des composantes de fréquence du sol et des murs pendant le trafic automobile.
- Mesure des vibrations hurlantes des équipements audio, etc.
- Détection des accélérations et des vibrations des trains et des automobiles.
- Vérification de l'équilibre corporel. (détection des secousses corporelles horizontales)
- Mesure de l'accélération des vibrations pendant les tremblements de terre, etc. (valeur affichée x 100 [GAL]).
Caractéristiques:
- Mesure de vibration (Main): valeurs d'accélération (m/s/s)

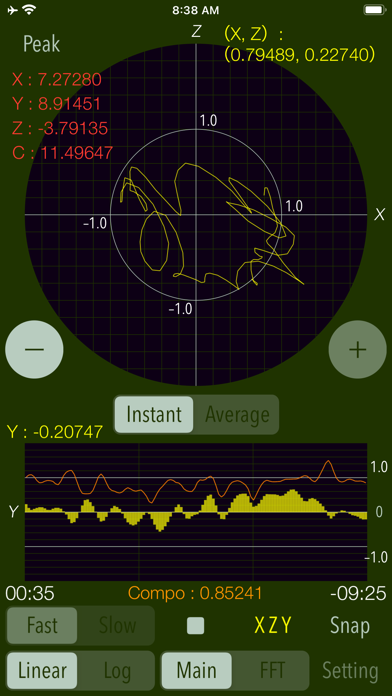

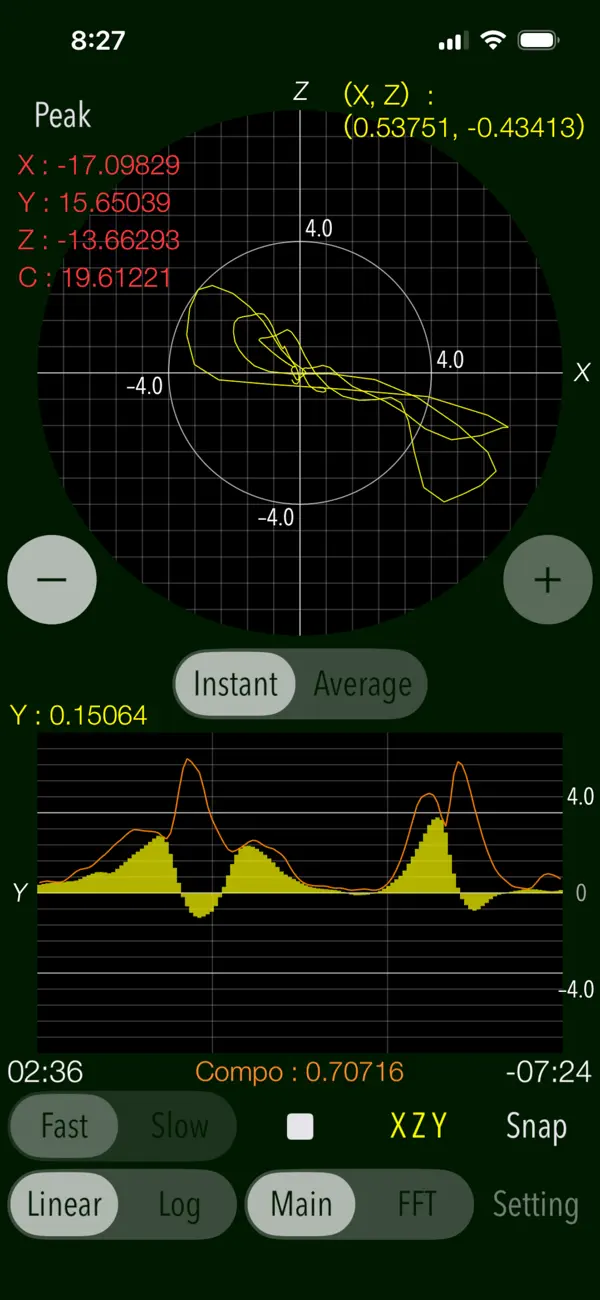

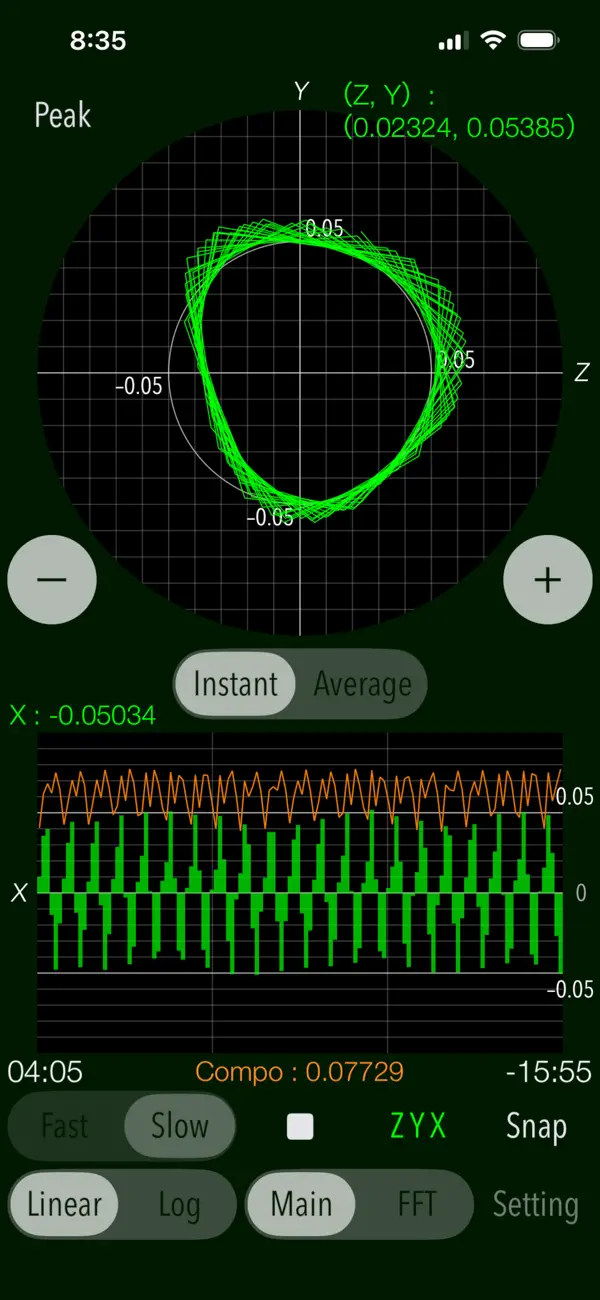

- Affichage en temps réel: la direction horizontale (X-Y) - le graphique plan vectoriel à deux axes, la direction verticale (Z) - la forme d'onde de l'axe des temps.
- Changement d'échelle d'affichage du graphique d'accélération des vibrations (Linear/Log): Linear - affichage linéaire, Log - affichage de l'échelle logarithmique.
- Affichage d'accélération composite 3 axes. (Compo)
- Affichage de la valeur du niveau de crête. (Peak)
- Commutation de l'affichage de l'accélération (Instant/Average): Instant - accélération instantanée, Average - accélération moyenne par seconde.
- Mise à l'échelle de la plage d'affichage des mesures

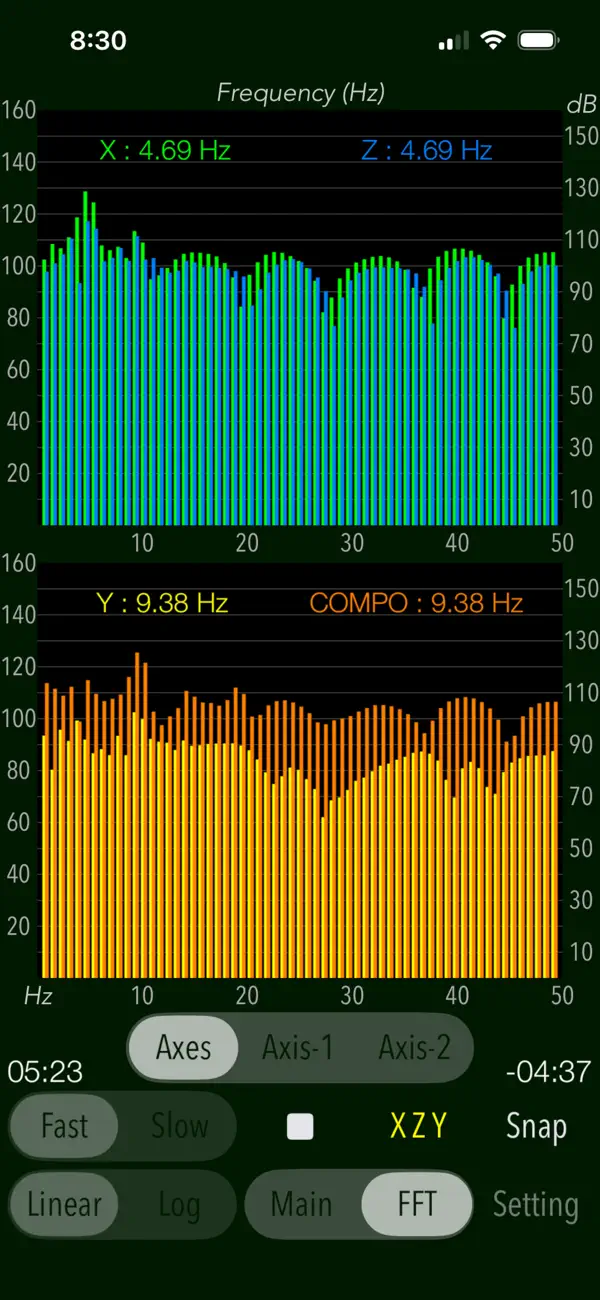

- Analyse FFT pour accélération directionnelle 3 axes et accélération composite, avec fréquence de crête (FFT)
- Contrôle de l'affichage du graphique FFT (Axes/Axis-1/Axis-2)
- Sélection de la période d'échantillonnage du capteur: lente, rapide. (Slow/Fast)
- Direction de l'axe (Axis) : permutation de la direction de l'axe sur l'affichage du graphique pendant le fonctionnement.
- Fonction de minuterie de mesure: 1 sec à 1 heure.
- Fonction de temporisation de démarrage: 0 - 20 sec.
- Réglage du niveau de référence en mode FFT: 1e-6m/s/s ou 1e-5m/s/s.
- Instantané de l'écran de mesure (Snap)
- Enregistreur de données: axe X, axe Y, axe Z, enregistré dans un fichier texte (UTF8). Il enregistre les données de mesure, horodaté dans le fichier LOG. Il peut être exporté en utilisant "iTunes File Sharing".
Precautions:
- Cette application ne supporte pas l'opération d'arrière-plan, il a besoin de mettre sur "Jamais" dans le cadre iOS, "Réglages> Général> Verrouillage autom." pour une opération de longue date.
- Lors du premier accès à Photos après l'installation de l'application, il vous sera demandé la permission d'y accéder depuis le système iOS.
Notes:
- Parce qu'il ya variation et erreur de précision par des bornes individuelles et des dispositifs de détection, cette application ne recommande pas l'utilisation de la mesure officielle. Il existe également une possibilité que l'erreur de précision est accumulée lorsque la vibration est grand, il peut ne pas être approprié affichage de la mesure.
- Le graphique d'échelle logarithmique affiche une très petite valeur numérique, elle peut donc être influencée par le bruit et les erreurs de température dans votre environnement ou par la fluctuation temporelle de l'étalonnage du capteur.
Quoi de neuf dans la dernière version ?
- Amélioration du traitement interne et des performances.
- Conception actualisée de l'interface utilisateur.
- Nécessite iOS 18.1 ou une version ultérieure.
